Evolución del almacenamiento de energía residencial de alto voltaje
Principios técnicos, innovación en el rendimiento y reestructuración económica: una inmersión profunda en ingeniería sobre por qué las arquitecturas de 150 V a 600 V están desplazando a los sistemas heredados de 48 V.
En el contexto de la creciente adopción mundial de energía fotovoltaica residencial, electrodomésticos de alta potencia y escenarios integrados de carga de almacenamiento fotovoltaico, la industria está actualizando desde el tradicional bajo voltaje (LV) de 48 V/51,2 V al alto voltaje (HV) de 150 V-600 V. Esto no es un truco de marketing: es una necesidad de ingeniería impulsada por la física de la transmisión de energía, la compatibilidad de la topología, la evolución de la carga y la madurez de la tecnología. También es el camino principal para reducir el LCOE y mejorar el valor comercial.

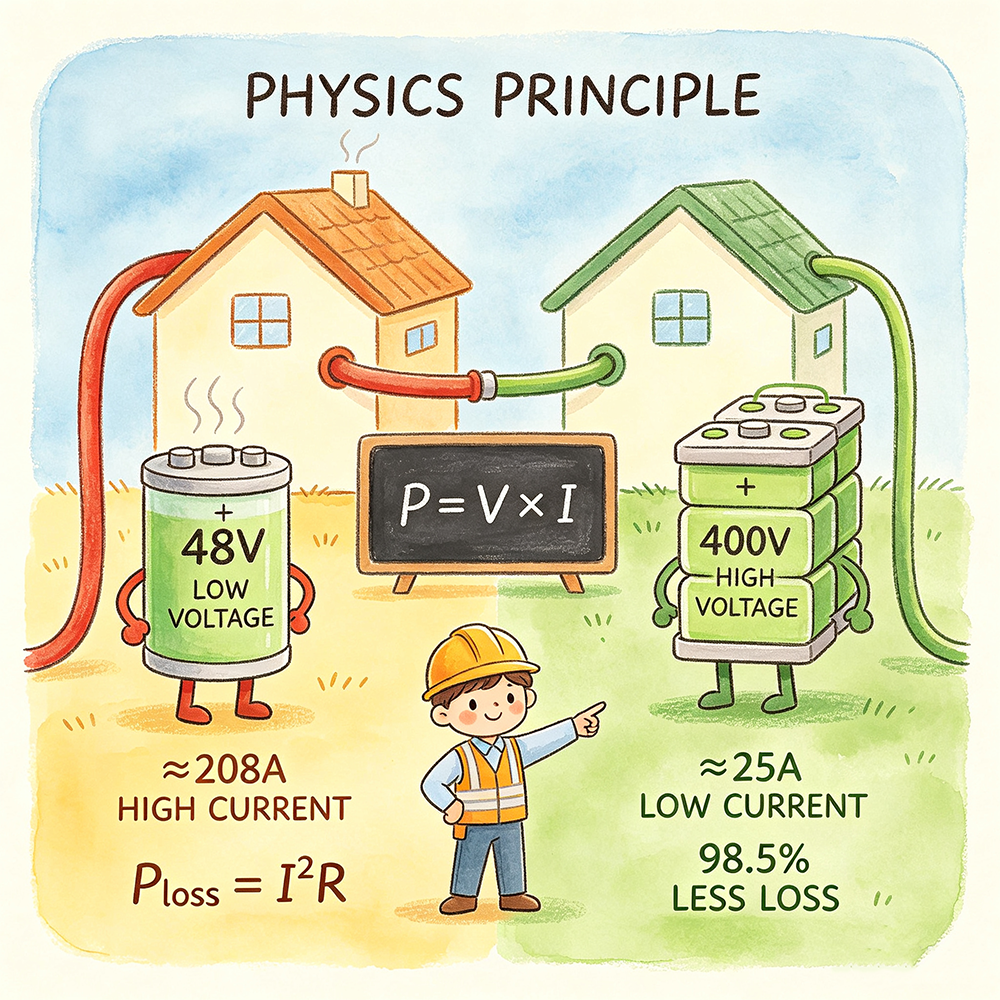

Impulsor físico subyacente
La base física para las actualizaciones de voltaje radica en las leyes fundamentales de la transmisión de energía eléctrica:
Donde P = potencia transmitida, V = voltaje del sistema, I = corriente, P pérdida = pérdida de calentamiento en Joule y R = resistencia de línea. Para la potencia fija, el voltaje y la corriente son inversamente proporcionales, mientras que la pérdida aumenta con el cuadrado de la corriente. Un aumento moderado de voltaje produce una gran reducción de corriente, reduciendo geométricamente las pérdidas térmicas.
Los inconvenientes del almacenamiento de BT de 48 V se vuelven graves con alta potencia. Tomemos como ejemplo el paquete de baterías de iones de litio iMAX-100 de 5,12 kWh : a 10 kW, la corriente del bus alcanza los 208,3 A. Esto exige cables de cobre pesados de 35 a 50 mm², conectores, disyuntores y relés de alta especificación. Incluso con el hardware adecuado, el calentamiento de cables y juntas es inevitable, lo que genera pérdidas térmicas, desperdiciando electricidad, acelerando el envejecimiento y creando riesgos para la seguridad.
Por el contrario, un sistema HV de 400 V (referencia principal de EnerShare) a 10 kW consume solo 25 A , una reducción de corriente de más del 87 %. La pérdida de julios es apenas el 1,44 % del sistema de 48 V, una reducción general de más del 98,5 %. Los cables estándar de 4 mm² son suficientes, lo que elimina el cableado voluminoso. Físicamente, HV resuelve la tríada de LV: altas pérdidas, calentamiento excesivo y hardware exorbitante.

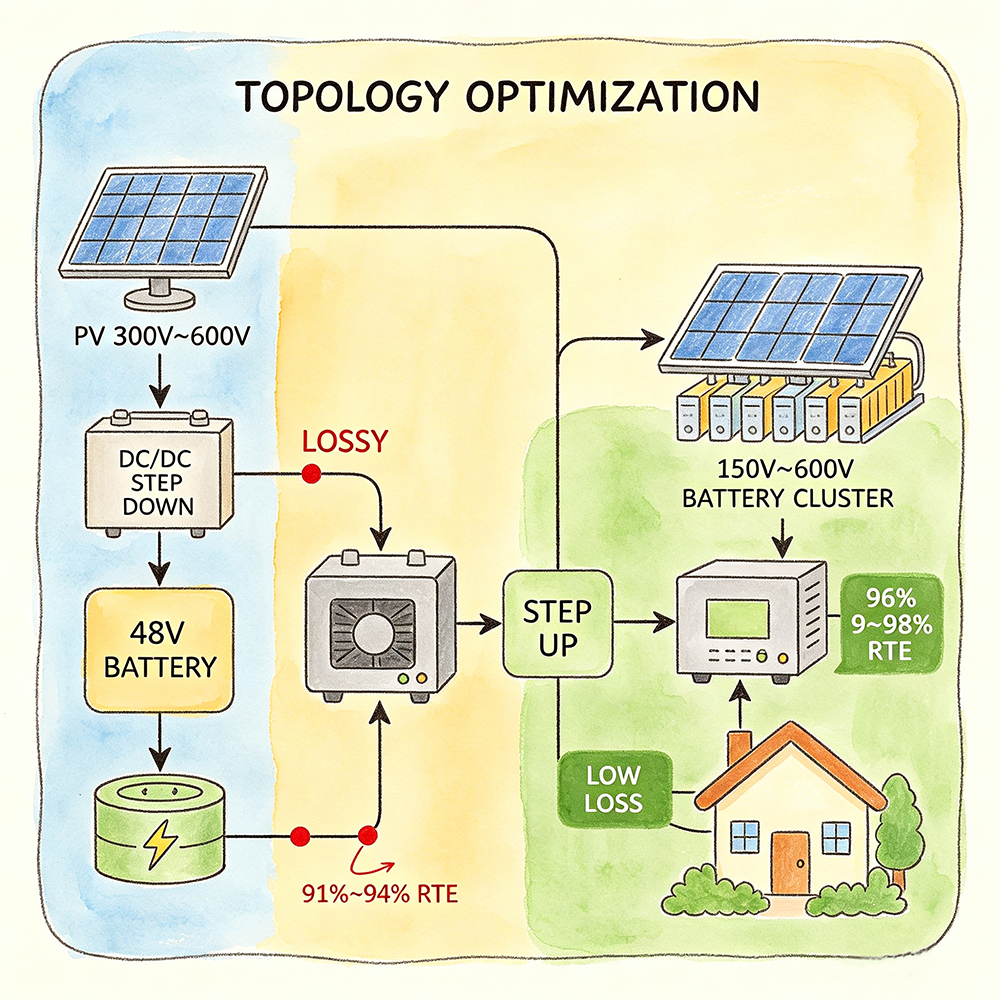

Optimización de la arquitectura de topología
Las redes fotovoltaicas residenciales y domésticas funcionan en un "ecosistema de alto voltaje" : las cadenas fotovoltaicas producen entre 300 y 600 V CC; Las redes de 220 V/380 V CA corresponden a buses de CC inversores de 380-400 V. Esto crea una grave discrepancia en las baterías de 48 V.
La cadena de conversión de energía de BT es larga y propensa a pérdidas:
Dos etapas de conversión de gran relación desencadenan una pérdida acumulativa del núcleo magnético, una pérdida de conducción por conmutación y una disipación térmica. Incluso los modelos premium como el iMAX-100 no pueden superar esto: el RTE es solo del 91 al 94 % , y la energía fotovoltaica limpia se desperdicia en forma de calor.
Las arquitecturas de alta tensión (150-600 V) se alinean estrechamente con los niveles de bus fotovoltaico y de inversor. Generalmente no es necesario utilizar CC-CC de gran relación; basta con un recorte menor o una conexión de bus directa. Esto simplifica la cadena y reduce las pérdidas de conversión en origen. El núcleo de EnerShare estabiliza el RTE en un 96-98 % , un salto cualitativo en la utilización de energía.

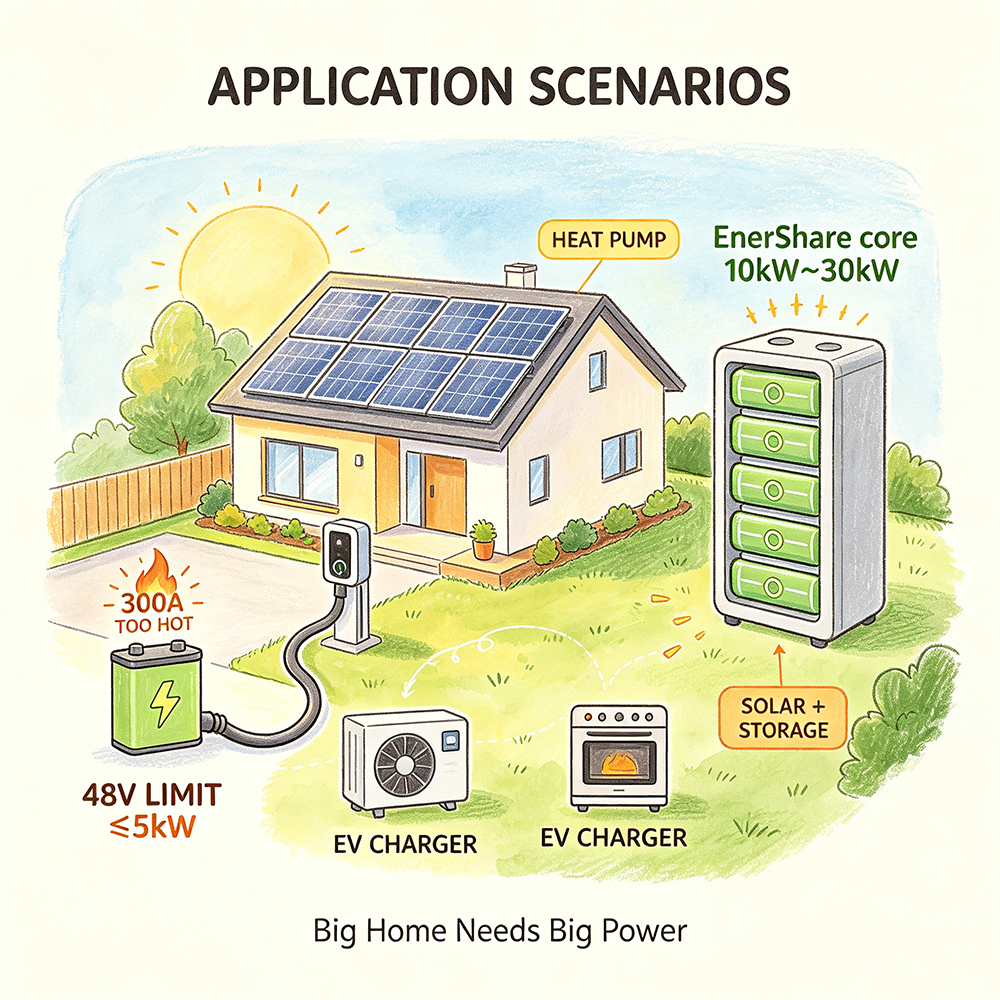

Capacidad de aplicación mejorada
Las bombas de calor, las placas de inducción y los cargadores domésticos de vehículos eléctricos están impulsando el almacenamiento residencial de 3 a 5 kW de respaldo a 10 a 20 kW o más . HV es la solución de ingeniería óptima.
Los sistemas de 48 V alcanzan límites estrictos de escala. El iMAX-100 supera los 300 A a 15 kW, muy por encima de las capacidades nominales de los componentes estándar. Los relés, disyuntores y MOSFET deben estar sobreespecificados, lo que infla el costo de la lista de materiales, degrada la confiabilidad y aumenta las tasas de falla. Todos los productos LV están restringidos a un respaldo de ≤5kW y no pueden soportar cargas de alta potencia.
HV escala racionalmente aumentando el voltaje mediante el apilamiento de celdas en serie , no la corriente. Se pueden alcanzar fácilmente entre 10 y 30 kW. El diseño modular apilable del núcleo EnerShare evita la sobrecarga, el sobrecalentamiento y los riesgos de estabilidad, combinando perfectamente el uso en hogares grandes, la carga de vehículos eléctricos y la integración de carga de almacenamiento fotovoltaico.
Madurez de la tecnología industrial
El predominio inicial del VI provino de barreras de seguridad bajas: 48 V es SELV (<60 V), y no necesita aislamiento del VV; sólo 16 celdas; BMS sencillo. Pero la innovación de los vehículos eléctricos ha hecho madurar la tecnología de alta tensión y democratizado los costos.
Las plataformas para vehículos eléctricos de 400 V/800 V se producen en masa. El control probado de la batería HV ha migrado al almacenamiento residencial. El equilibrio activo-pasivo y el monitoreo preciso de voltaje y temperatura gobiernan cada celda, manteniendo la consistencia y previniendo fallas.
El derrame a nivel de vehículos permite que el almacenamiento residencial de alta tensión ofrezca alta eficiencia + alta potencia + seguridad sólida , superando ampliamente a las alternativas de baja tensión.

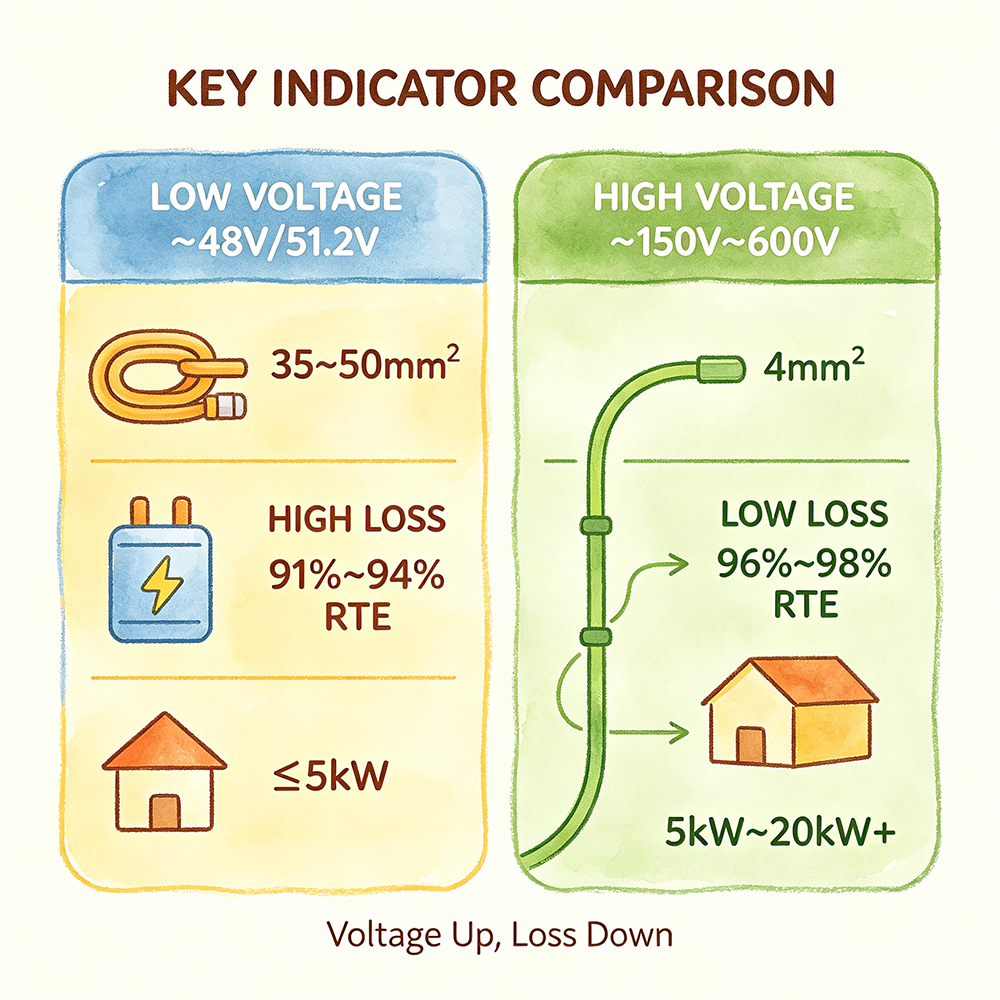

Indicadores técnicos básicos
| Dimensión | Bajo voltaje (~48V) | Alto voltaje (~150–600 V) |
|---|---|---|
| Actual @ 10kW | ~208A; Cobre pesado de gran tamaño y terminales costosos | ~25A; cables estándar livianos |
| Conversión CC/CC | Gran proporción; Pérdidas graves de núcleo y conmutación | Ajuste menor o autobús directo; pérdida mínima |
| Sistema RTE | 91% – 94% | 96% – 98% |
| Rango de potencia | ≤5kW; solo copia de seguridad básica | 5–20kW+; casa grande, EV, integración |
| Instalación | Alambres rígidos gruesos; intensivo en mano de obra; costoso | Cables finos y ligeros; enchufar y usar; simple |
| BMS y seguridad | Muy bajo; 16 celdas; seguridad inherente de BT | Aislamiento de alta tensión, equilibrio activo, capas de falla de arco |
Reestructuración económica integral
1. Costo inicial del hardware
Con potencia idéntica, la corriente de 400 V es ~1/8 de 48 V. El iMAX-100 exige conectores de alta corriente y cobre pesado de 35 a 50 mm². El núcleo EnerShare solo necesita cables estándar de 4 mm². "Los costos del cobre y los conectores caen entre un 60% y un 80%" . HV también elimina costosos transformadores de gran relación y MOSFET de alta corriente.
2. Costo de mano de obra de instalación
En Europa, América del Norte y Australia, los electricistas cuestan entre 80 y 150 dólares por hora . La instalación de BT tarda entre 4 y 6 horas (cables gruesos, cajas de conexiones, puesta en servicio). El plug-and-play modular de pila HV con conectores ciegos reduce este tiempo a 1 o 2 horas , lo que ahorra >50 % de mano de obra.
3. Ganancias operativas a largo plazo
El RTE aumenta de ~92% a ~97%. Un sistema de 10 kWh con ciclos diarios a 0,055 USD/kWh produce ~ 180 kWh adicionales al año . En 10 años, son cientos de dólares en ingresos por arbitraje. Una corriente más baja también reduce el estrés térmico, lo que ralentiza el desvanecimiento de las células y extiende el ciclo de vida.
4. Costo de expansión futura
Las actualizaciones de BT pueden requerir nuevos inversores, combinadores y volver a tender cables pesados. HV simplemente apila módulos adicionales en serie , sin tocar el host ni el cableado. El costo marginal se mantiene ultrabajo, a la par del crecimiento gradual de la demanda.
Resumen económico
| Dimensión | Bajo voltaje (~48V) | Alto voltaje (~400 V) | Impacto |
|---|---|---|---|
| Cable y cobre | Alto; Cables pesados de 35 a 50 mm² | Bajo; Cables estándar de 4 mm² | >60 % de reducción de la lista de materiales |
| Costo laboral | Alto; 4 a 6 horas de trabajo complejo | Bajo; Configuración rápida de 1 a 2 horas | >50% de horas ahorradas |
| Eficiencia RTE | 91–94% | 96–98% | Ingresos adicionales durante 10 años |
| Alta potencia $/W | Sobretensiones superiores a 5 kW | Mejora de 8 a 20 kW+ | Rentabilidad superior |
Conclusión
El paquete de baterías de iones de litio de 5,12 KWh iMAX-100 y otros sistemas de 48 V se limitan a respaldos iniciales de carga pequeña y bajo presupuesto. Sufren grandes pérdidas, eficiencia mediocre, poca capacidad de expansión y alto costo integral.
El auge de las arquitecturas centrales y HV de EnerShare está impulsado por cinco fuerzas inevitables: principios físicos, compatibilidad topológica, evolución de las aplicaciones, madurez tecnológica y optimización económica .
